К зимним палаткам предъявляют дополнительные требования. Они должны вмещать всю группу, иметь повышенную прочность, ветроустойчивость, иметь возможность установки печек и примусов.
Рис. 1. Конструкции зимних палаток:
а) бескаркасные на центральной опоре; б) каркасные; б) полукаркасные “грибки”.
1. “Чум”. 2. “Шатер”. 3. “Ленинградская”. 4. “Арктика”. 5. “Ангар”.
Различают следующие основные конструкции палаток для зимних походов: бескаркасные на центральной опоре, полукаркасные и каркасные (рис. 1).
К первой группе относятся все “мягкие” палатки, палатки типа “чум” и многочисленные шатры. Это в основном легкие палатки. Их устанавливают часто с использованием лыж и лыжных палок.
Вторая группа связана с использованием центральной опоры; и зонтичного верха-грибка. Надетое на этот грибок полотнище крепят без фиксации граней жесткими элементами.
Третья группа использует различные каркасы, создавая близкую к полусфере форму и обеспечивая при наличии дополнительных оттяжек наземную устойчивость к любому ветру. Отсутствие центральной опоры способствует удобству размещения. Недостатки таких палаток — большая масса каркаса (до 1,5 кг), сложность изготовления, необходимость (в некоторых конструкциях) надевать оболочку на каркас сверху, что бывает трудно сделать на сильном ветру. ” Каркасные палатки более прочны и устойчивы, позволяют лучше использовать объем за счет цилиндрического или сферического свода. Для каркаса лучше всего подходят трубки из легких алюминиевых сплавов.
В простых походах можно использовать четырехгранные брезентовые шатры или сшитые с торцов две “памирки” с тубусным входом.
Отверстия для дымовой трубы обрамляют вставкой из асботкани или стеклоткани.
Приведем несколько конструкций самодельных палаток, проверенных в эксплуатации.
Шатровая палатка-восьмиклинка для группы 9—12 человек, имея диаметр 3,5—4 м, высоту вертикальных стенок до шатровой части 0,7 м, высоту у вершины 1,8—2 м, весит 6 кг, если сделана из плащ-палаточного брезента. Сшитая из плотного капрона, такая палатка весит 3—4 кг. Шатровая палатка может применяться клееных и безлесных районах — она ветроустойчива. Для прочности ребра такой палатки усиливают вшитыми капроновыми шнурками или стопами. В зимних походах для утепления и уменьшения обмерзания можно использовать тент, но лучше сделать двухслойную палатку — тогда тент получается как бы внутри нее.
Рис. 2. “Высотные” двускатные и двухслойные палатки:
а) 1-я конструкция, внутренняя часть; б) 2-я конструкция.
“Высотные” двускатные и двухслойные палатки. Первая конструкция, рассчитана на 4 человек (рис. 2 а). Может использоваться с центральными или в полукаркасном варианте с Л-образными трубчатыми дюралевыми стойками, вставляемыми в края полотнищ крыши. Это обеспечивает жесткость поперечного сечения. Крыша наружной палатки — из каландрированного капрона; стенки, пол и внутренняя палатка — из тонкого парашютного капрона (например, из тормозного парашюта). Для увеличения прочности на скаты перекрестно нашита капроновая лента.
Палатка имеет вход в виде затягивающегося рукава.
Размеры палаток: наружной — пол — 210 х 160 см, высота — 160 см, внутренней — пол — 200 х 150 см, высота — 150 см; общий вес _ 3 кг
Вторая конструкция аналогичной двускатной ветроустойчивой палатки на 3—4 человек для горных путешествий приведена на рис. 2 б.
Внутренняя палатка изготовлена из тонкого парашютного капрона пол — из декорелана. Тент также из декорелана и полностью накрывает внутреннюю палатку, образуя у входа два тамбура.
Внутренняя палатка присоединяется к колечкам, пришитым к тенту капроновыми лентами, которые отходят от точек ее крепления.
Рис. 3. Шестигранная шатровая палатка:
а) общий вид; б) вид сверху, размещение в палатке; в) раскрой клиньев.
Палатка и тент переносятся в сборе. Оттяжки соединяются с петлями, пришитыми к тенту, с помощью амортизаторов, что существенно повышает устойчивость палатки при сильном ветре. Л-образная средняя стенка устраняет провисание конька и боковых скатов тента.
Достоинства двускатных палаток: простота раскроя ткани и изготовления каркаса, комфортные условия внутри.
Недостатки: большое количество оттяжек и их ослабление при длительной стоянке.
Шестигранная шатровая палатка (рис. 3) без пола. Рассчитана для приведенных размеров на 6 человек. Есть место для печки (примусов) и вещей.
Семигранная шатровая палатка (рис. 4) рассчитана для данных размеров на 6 человек. За счет углов по бокам несколько увеличивается площадь. Ветроустойчивость усиливается при установке четырехгранной стороной к ветру.
Восьмигранный шатер на квадратном основании (рис. 5). Отличается от других шатровых палаток сопряжением многогранного верха с квадратным (возможно и с прямоугольным) основанием. Такая форма пола обеспечивает большую полезную площадь по сравнению с круглым полом. Это позволяет более удобно разместиться в палатке. Стенки можно сделать вертикальными или наклонными до 15°. Это позволяет несколько уменьшить длину скатов и их провисание от накапливающегося снега.
Рис. 4. Семигранная шатровая палатка:
а) общий вид; б) вид сверху; в) вид сбоку; г) раскрой клиньев;
д) вариант для размещения шести человек; е) место для печки и примусов; ж) место для вещей.
Шить палатку можно порекомендовать в такой последовательности:
- новый несинтетический материал намочить, высушить и прогладить, чтобы избежать его усадки после изготовления палатки
- синтетический материал (капрон, нитрон), бывший в употреблении, выстирать, можно покрасить, выкроить по четыре средних 1 и угловых 3 клиньев, четыре прямоугольных 2 и восемь фигурных 4 деталей стенок;
- выкроить и пришить тубус к одной из средних стенок;
- к угловому скату, который будет левее входа, пришить вентиляционный тубус и отверстие для печной трубы с накладкой из жаропрочной ткани;
- сшить клинья и стенки;
- временно сшить полотнища между собой простыми нитками, начиная от точки “ж”, к вершине и полу;
- пришить временные петли и оттяжки;
- установить палатку; отметить места провисаний и складок, после чего заново прошить эти места;

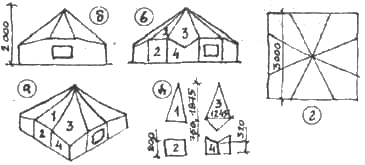

Рис. 5. Восьмигранный шатер на квадратном основании:
а) общий вид; б) вид со стороны входа; в) вид с угла;
г) вид сверху; д) раскрой скатов (1, 3) и стенок (2, 4).
- вновь установить палатку и убедиться, что все ткани натягиваются без морщин, складок и провисаний;
- сшить грани капроновыми нитками бельевым швом и вывернуть палатку, чтобы все швы оказались внутри;
- пришить изнутри конус усиления для центральной опоры, петли и оттяжки;
- скроить и пришить дно палатки, если решено иметь палатку с дном; если палатка проектируется без дна, детали стенок (2 и 4) делают на 20 см длиннее (100 см вместо 80 см).
В палатке могут с удобствами разместиться 6 человек. Ветроустойчивость палатки можно обеспечить с помощью ветрозащитной стенки из снежных блоков.
Десятигранная шатровая палатка “Зима” (рис. 6). Это промышленная палатка, предназначенная для зимних походов (Солнечногорский механический завод). Повышенное число граней приближает в плане форму палатки к кругу, что в сочетании со стеной из снежных кирпичей дает возможность противостоять сильному ветру. Почти вертикальные стенки позволяют размещаться почти вплотную к ним, высота позволяет в палатке стоять.
Рис. 6. Десятигранная шатровая палатка “Зима”:
а) общий вид; б) вид сверху; в) раскрой клиньев;
г) вариант размещения группы в двух-четырехспальмых мешках.
Установить эту палатку можно на двух связанных лыжах в качестве центральной стойки. Крепить оттяжки можно также на 10 лыжах и стольких же палках для фиксации граней. Вход в палатку тубусный (отверстие с рукавом). Для защиты от инея, который может образоваться на внутренней стороне палатки, на 2/3 площади скаток навешен второй слой материала.
Палатку можно сшить самостоятельно по приведенным чертежам, сделать ее более компактной, но рассчитанной, как и промышленная, на размещение 8—10 человек. Палатка выпускается с полом, весит она 6 кг.
Шестискатные палатки для горных маршрутов. Предлагаемые конструкции дают возможность при минимальных расходе материала и весе увеличить зону комфорта и повысить ветроустойчивость.
Первый вариант “домика-шатра” рассчитан на двух человек (рис. 7 а). Форма дна несколько сужена к ногам (спят головами к выходу), а задняя стенка ниже передней.
Палатку устанавливают на Л-образную разборную стойку, которая находится внутри палатки по контуру АВЗДЕ. Боковые стойки постоянно находятся в специальных карманах. Концы стоек могут выступать несколько ниже пола, чтобы, втыкаясь в землю, фиксировать его. Вес такой палатки из парашютного капрона не превышает 1 кг. Если скаты сделать из каландрированного капрона, вес увеличится до 1,5 кг.

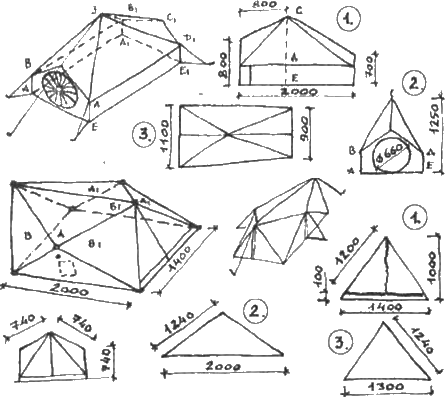

Рис. 7. Шестискатные палатки для горных маршрутов:
сверху – а) домик-шатер – 1. Вид сбоку. 2) Вид со входа. 3. Вид сверху;
снизу – б) десятигранник – 1. Передняя стенка с застежками-молниями. 2) Боковые скаты (А,А1), боковые стенки (В,В1).
3. Боковые клинья (В,В1,Д,Д1).
Шестискатную палатку по второму варианту (рис. 7 б) устанавливают на четырех стойках. В горах в качестве боковых стоек пригодны ледорубы а в зимних условиях — лыжные палки или удлиненные альпенштоки.
Выкройки приведены без припусков на швы. Перед раскроем клиньев полезно по косым линиям предварительно пришить капроновые ленты которые не дадут растягиваться материалу и увеличат прочность палатки.
Для скатов и боковых стенок выкраивают восемь треугольников двух размеров. К боковым стенкам можно пришить изнутри карманы.
Последовательность шитья: сшить клинья А и А1, к клину А пришить клинья В и В1, к клину А1 —Д и Д1; пришить боковые клинья Б и Б1, концевые и боковые петли для оттяжек, переднюю и заднюю стенки, после чего пришить пол и нижние петли.
Рис. 8. Конусная или шатровая десятигранная палатка.
1. Вентиляционный тубус. 2. Входной тубус. 3. Петли.
Десятигранная палатка на центральной опоре (самодельный вариант палатки “Зима”) может быть изготовлена как шатровая или, что проще, как конусная. Отличие состоит в том, что у шатровой палатки грань перегибается. Конусную палатку проще изготовить, с се граней снег скатывается легче. Отрицательной чертой является некоторая потеря полезной площади из-за относительно острого угла между скатом и дном.
Шатровый вариант (рис. 8) палатки увеличивает полезную площадь за счет почти вертикальных стенок и создает тем самым некоторые удобства: можно сидеть вплотную у стенок, что высвобождает центр. При установке палатки приходится фиксировать грани путем соответствующего наклона оттяжек или применяя лыжные палки.
Вход выполняют в виде тубуса диаметром 80—90см, затягивающегося капроновым шнуром, вверху — вентиляционный тубус диаметром 15 см. Дно — из тонкой парашютной ткани, позволяет не искажать периметр при установке. Высота палатки — 2 м, расход плотного капрона — 21—22 м2, общий вес палатки — 3,6 кг. Для избежания обмерзания палатки изнутри или образования инея желательно под скатами палатки прикрепить конус из тонкого парашютного капрона.
Бескаркасная десятигранная палатка “Чум” по внешнему виду напоминаст чум или ярангу (рис. 9). Палатка проста в изготовлении, обладай хорошей ветроустойчивостью, быстро устанавливается. Снег почти не оседает на се скатах. Кроме ленты усиления периметра палатки для безлесного тундрового варианта палатки, такие же ленты усиления, к которым могут быть прикреплены петли для дополнительных оттяжек, можно сделать на высоте 50 см и 120 см. При применении дополнительных оттяжек увеличивается объем палатки, ее прочность и ветроустойчивость. Вход палатки выполнен в виде рукава-тубуса. Высота палатки — 2 м, диаметр — 4 м, треугольник клина имеет размер 125 см у основания и 275 см по высоте; клиньев — 10.
Рис. 9. Бескаркасная десятигранная палатка “Чум”:
а) общий вид; 6) раскрой клина. 1. Увеличение объема растяжкой скатов.
2. Жаропрочный материал с отверстием для печной трубы. 3. Вентиляционный тубус.
4. Конус усиления. 5. Опора. 6). Оттяжки. 7. Петли для лыж. 8. Лента усиления периметра палатки.
Для безлесных районов палатка выполняется из каландрированного капрона. Возможно присоединение внутренней палатки из тонкого парашютного капрона, делающей палатку более теплой и защищенной от образования инея.
Вес капроновой палатки: одинарной — 3,5 кг, двойной — 5,5 кг. Для таежных районов такая палатка выполняется из тонкого брезента с отверстием для печной трубы. Вес одинарной палатки — около 5,5 кг. Палатка без пола рассчитана на 7—9 человек.
К шатровой палатке, как уже отмечено, полезно пришить дополнительные растяжки (примерно на расстоянии 1/3—1/2 ската от вертикальной части). Эти оттяжки можно обметать вокруг рукоятки палки привязать к лыже, если нет ветрозащитной стенки (рис. 10 а). При наличии ветрозащитной стенки оттяжки рекомендуют привязывать к лыжам, установленным непосредственно около стенки (рис. 37 б). В этом случае форма верха палатки приближается к сферической и оттяжки действуют лучше.
Рис. 10. Штормовые оттяжки.
1. Штатная оттяжки. 2. Штормовая оттяжки. 3. Снежная стенки. 4. Косая опора из двух лыж.
5. Прокладки из коврики. 6. Именинник (кастрюля, снеговая лопата).
При очень сильном ветре, приближающемся к штормовому, для предохранения палатки от разрыва можно внутри палатки сделать наискосок упор из лыж и зафиксировать его, а между концом лыжи и скатом палатки положить амортизатор (коврик и т.п.) (рис. 10 в).
Если и эта мера окажется недостаточной и появляется угроза разрыва палатки, остается только опустить центральную опору, скрутить и прижать скаты и переждать непогоду.
Попукаркасная палатка (рис. 11). Ее опорными элементами являются центральная стойка и каркас-зонтик. Каркас состоит из шести радиальных трубок 1, укрепленных на скользящей по вертикальной стойке 4 звездочки 2 и радиальных наклонных раскосов 3 из репшнура. Раскосы присоединяются к фланцу 5 и концам радиальных трубок. Раскрытый зонтик фиксируется переходной муфтой 6, верхний конец которой имеет накидную гайку с резьбой М16, а нижний опирается на центральную стойку длиной 1550—1600 мм. В качестве стойки можно использовать две лыжи, зажатые струбцинами. Муфта 6 опирается на верхнюю струбцину.
При установке палатки концы радиальных трубок раскрытого зонтика вставляют изнутри в специальные карманы в углах купола палатки, затем ставят стойку, расправляют полотнище, нижние его края фиксируют на петлях лыжными палками и придавливают снегом. Затем к лыжам привязываются оттяжки.

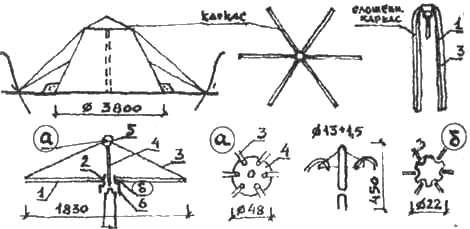

Рис. 11. Полукаркасная палатка:
а) звездочка верхняя; б) муфта. 1. Радиальные трубки. 2. Сочленение с муфтой.
3. Радиальные наклонные раскосы из репшнура. 4. Вертикальная стойки. 5. Фланец (а). 6. Переходная муфта.
Радиальные трубки диаметром 10—12 мм выполнены из дюралюминия, вертикальная стойка — из титановой трубки диаметром 13—15 мм. Звездочка выточена из титана. Масса каркаса 0,9—1 кг.
Палатка “Ленинградская”. Простая и легкая каркасная палатка. Ее каркас состоит из разборной зонтичной части и лыж, используемых для боковых опор. Сверху на каркас одевается полотнище палатки без пола (рис. 12 а).
Палатка может иметь 6—10 граней в зависимости от величины. Боковые грани наклонены к основанию под углом 50°, крыша имеет наклон к горизонту 15—20°. Разборный зонтичный каркас состоит из радиальных трубок 1, а другим — надеваются на штырек тройника 4. В тройники вставляются трубки периметра 3 и закрепляются фиксатором 5. На тройнике есть скоба 8 для носка лыжи и штырек 7 для фиксации купола.
В складном варианте каркаса все радиальные трубки шарнирно крепятся к центральной звездочке и имеют упоры, ограничивающие их поворот до 15—20° к горизонту. Трубки периметра с тройниками крепятся как и в разборном варианте.
Узел центральной звездочки может быть выполнен проще (рис. 12 б), если все радиальные трубки 1 имеют на одном конце лапку 2 с отверстием, согнутым под углом 15—20°, а на другом — хомут 3. Лапки нанизаны на шпильку 4 диаметром 8—10 мм с резьбой и скрепляются гайкой с барашком 5. Вместо тройника используется колено 6, на которое надевается хомут 3 радиальной трубки. Разница в уровне между верхней и нижней лапками на вершине зонтика, а также некоторая несоосность радиальных трубок несущественны.

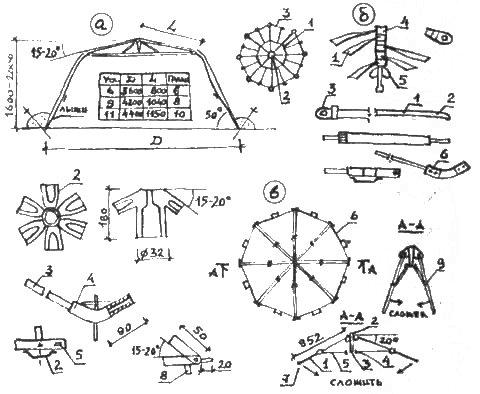

Рис. 12. Палатка “Ленинградская”.
а) каркас (1. Радиальные трубки. 2. Центральная звездочка. 3. Трубки периметра);
б) упрощенный вариант узла центральной звездочки; в) вариант складного каркаса-зонтика.
Еще один вариант складного каркаса-зонтика (рис. 12 в) состоит из радиальных трубок 1, соединенных со звездочкой 2, которая укреплена на верхней части патрубка 3. По патрубку двигается нижняя звездочка 4 с прикрепленными подкосами 5, вторые концы подкосов соединены с радиальными трубками, которые стянуты тонким, тросом 6. На конце радиальных трубок крепятся петли 7 из того же троса для носков лыж. Такие же петли имеются на периметре в середине пролета. Трос в каждом пролете фиксируется муфтой из медной трубки. Раскрытый зонт фиксируют шпилькой через отверстие в патрубке. Конструкция позволяет установить палатку на центральной опоре без лыж. Зонт можно выполнить более удобным для переноски, если радиальную трубку сделать из двух колен, соединенных шарниром. Сложенный пучок трубок будет в этом случае толще, но короче.
Радиальные трубки последней конструкции выполнены из дюралюминия диаметром 14 мм и толщиной 1 мм, подкосы — 12 мм и 1 мм соответственно. Звездочки изготовлены из дюралевого сплава толщиной 2,5 мм, шарниры 9 — из титана толщиной 1,2 мм. Трос стальной, диаметром 1,8 мм, в чехле из хлорвиниловой трубки. Масса конструкции 1,8 кг.
Каркасная двухслойная палатка “Арктика” (рис. 13). Каркас сделан в виде восьми лучей 1 из дюралюминиевых трубок диаметром 12 мм и толщиной 1,5 мм. Каждый луч состоит из трех частей, верхние части крепятся к шайбе 2. Лучи в средней части крепятся на петлях, пришитых изнутри к наружному слою палатки. Диаметр палатки — 3,5 м, высота — 1,7 м. Недостаток палатки — большой вес каркаса, около 5 кг; наружный слой — 4,5 кг, внутренний — 1,4 кг.
“Арктика” рекомендуется для походов в полярных районах при возможности ее перевозки, а не переноски в рюкзаке.

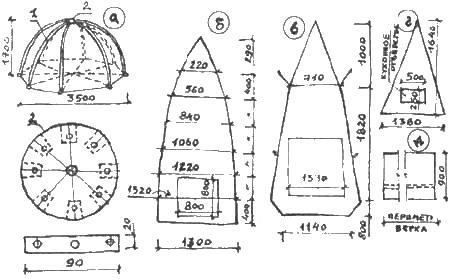

Рис. 13. Каркасная палатка “Арктика”:
а) общий вид; б) раскрой клиньев наружного слоя; в) клин внутреннего слоя;
г) клин пола; д) полотнище тубуса с прошивом для оттягивающего шнура.
Каркасная палатка “Ангар” — двойная палатка кибиточного или фургонного типа (рис. 14). Свод наружной палатки изготовлен из каландрированного капрона, торцевые стенки и пол — из тонкого парашютного капрона. Пол внутренней палатки изготовлен из ткани типа “болонья”, все остальное — из парашютного капрона. Входы расположены с обоих торцов (затягиваемые рукава в наружной палатки и застегивающиеся на крючки полотнища внутренней палатки).
Форму поперечному сечению придают три разборные арки из дюралевых трубок — две с торцов и одна по среднему сечению палатки. Концы арок вставляются в кольца на усилительных лентах, пришитых к полу. Арки вставляются в петли, пришитые к своду.
Палатка шестиместная, при необходимости — восьмиместная, размещаются в ней поперек, что делает все места равноценными по удобству.
Форма свода этой палатки уменьшает парусность, увеличивает внутренний объем. Конденсат в ней практически отсутствует из-за двойных стенок. Снег легко стряхивается изнутри за счет увеличения крутизны свода. Палатка более комфортна по сравнению с двускатной.
Размеры шестиместного варианта палатки: наружная — пол — 244 х 200 см, высота — 142см; внутренняя — пол — 240 х 196 см, высота — 140 см. Вес палатки — 3,5 кг (без каркаса).
На рис. 14 представлен вариант более вместительной восьмиместной палатки. Палатку можно сделать и одинарной. Дуга общей длины более 300 см состоит из семи трубок (двух прямых и пяти изогнутых). Палатка хорошо сохраняет форму, успешно противостоит сильному ветру и снегопаду. Такие палатки рекомендуются поэтому для зимних походов в высокогорных районах.
Палатка для сложных горных походов. Для горных походов зарубежные фирмы выпускают куполообразные палатки типа юрт в большом ассортименте. Ниже описана самодельная палатка, основанная на идеях таких конструкций.

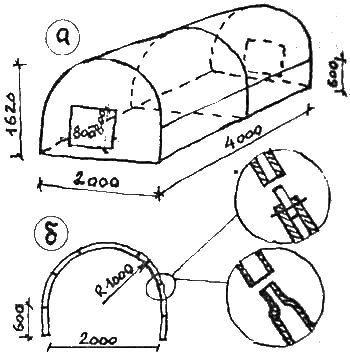

Рис. 14. Палатка “Ангар”: а) общий вид; б) каркас.
Палатка (рис. 15) куполообразная, двухслойная (внутренняя палатка и наружный тент), каркасная, с габаритами по площадке 280 х 230 см и высотой 130 см, с двумя входами с противоположных сторон. Вместимость — 4 человека с достаточным комфортом. Общая масса — 4 кг, в том числе каркас — 1 кг. Внутренняя палатка со сводом из газопроницаемого парашютного капрона и водостойким полом натяги поется за счет пространственного каркаса, состоящего из четырех одинаковых упругих металлических стержней длиной 4 м. Стержни просовываются через карманы, вшитые в швы палатки, и концами вставляются в серьги, закрепленные в углах пола. Тент (палатка без пола) из водонепроницаемой ткани натягивается сверху на палатку и крепится к концам каркасных стержней. Между палаткой и тентом образуется воздушный зазор 5—6 см.
Такая конструкция обеспечивает высокую теплоизоляцию свода, отсутствие конденсата и дождевой воды во внутренней палатке, так как влага с внутренней поверхности тента стекает вниз на грунт. Намерзающий иней легко стряхивается при укладке палатки. Ветроустойчивость палатки высока за счет куполообразной формы и упругого каркаса. Отсутствие плоскостей в верхней части свода и его увеличивающаяся крутизна на дают скапливаться снегу (если он выпадает) на крыше, а налипший мокрый снег легко стряхивается изнутри.
Надежность палатки высока и за счет капроновой ткани, металлического каркаса, а также конструкции, при которой куполообразный тент, надетый на упругий каркас делает “юрту” устойчивой при самых экстремальных нагрузках.
Рис. 15. Палатка для сложных горных походов.
Для предохранения от случайных потерь все элементы каркасного стержня (каждый стержень состоит из 6 полых колен) нанизаны на резинку, проходящую внутри стержня. Колено стержня изготовлено из трубки 8 х 1 длиной около 65 см; материал — алюминиевый сплав, лучше В95Т. Крайние колена имеют наконечники, а внутренние снабжены муфтами.
